視覺檢測設備中線陣相機、面陣相機的應用

2022-08-08 20:00:00 精質視覺

　　機器視覺檢測設備所用工業相機種類從工作原理方面分一般包括這兩類，面陣相機和線掃相機，簡單的說面陣相機就是每次可以拍照一張照片，線掃描相機就是每次拍照一根線，由很多根線圖組成一幅照片。

　　面陣相機應用廣泛，一般常用于單個獨立工件之檢測，或者固定工位位置工件之檢測，可以通過調整曝光時間長短來拍攝高速運動的物體，傳輸數據量較小，一般采用GIGE或者USB接口，如螺絲螺帽光學篩選機就選用面陣相機，以及氣門嘴外觀缺陷檢測機等汽車配件檢測等。

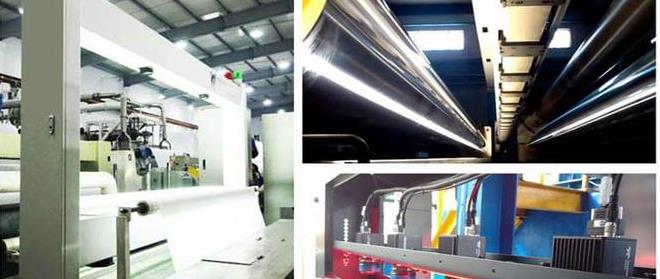

　　線陣相機常用于連續不斷的物體表面檢測，或者很大面積的單個物體檢測，面對大面積檢測，面陣相機已經力不從心了，由于線陣相機每次拍照一根線圖，可以很高的頻率下連續不斷的拍照，組成我們想要的很大的圖片，由于數據量極大，為了達到高速傳輸?shù)哪康模?jīng)常采用CAMERKLIN傳輸數據，長用于印刷行業、粉末顆粒行業。

　　對來說，面陣相機相對簡單一些，采集一張圖片后，開始預處理，算法處理，得出分析結果，硬件層面上只需要一臺電腦、一個相機、一個采集卡就可以工作了。而要想從事線掃相機的開發就需要懂得線掃相機的應用環境、線掃相機圖像采集方法、高速采集高速處理圖像的時候，軟件內部怎么協調等。一個線掃系統從硬件層面上講包括線陣相機、F鏡頭、高亮條形光源、編碼器、CAMERKLIN采集卡、電機運動機構等。經驗不豐富的工程師往往會很迷茫。
