線纜護套表面瑕疵在線檢測(電纜/光纜/線纜)

線纜護套表面瑕疵在線檢測(電纜/光纜/線纜)

  品牌型號: 精質MVI

  檢測范圍: 定制

  檢測對象: 電纜、光纜、線纜護套表面等

  檢測精度: 0.1mm

  缺陷類型:凸起鼓包、凹坑露線、直徑不均勻、劃痕等

產品簡介

  線纜護套表面瑕疵在線檢測系統OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  【產品簡述】OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  無錫精質-【線纜護套表面瑕疵在線檢測系統】主要針對電纜、光纜、線纜的護套在進行護套生產時表面出現的鼓包、凹坑、露線、粗細不均勻等表面瑕疵進行在線檢測。OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  由于護套生產線是光纜、電纜、線纜的最后一道生產工序,由于生產線生產速度快、自動化程度高很容易對光纜護套造成瑕疵不良,如果不能直接在生產時對不良進行檢測、排除,將直接影響到光纜、電纜的產品質量,后期流轉到客戶中造成質量投訴,給生產廠方帶來很大的損失。OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  借助于高速自動化的在線檢測系統,可以有效的在線纜在線生產過程中進行檢測,有效的避免了傳統的人工肉眼檢測速度慢、易疲勞、精度低、無統計等缺點,實時高速的對產品進行表面質量控制,自動保存每一卷線纜的表面質量信息(位置、圖像、大小、護套直徑、缺陷類型等)。能夠有效的對不良品進行剔除,從而提高了產品質量及企業競爭力。OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  【系統功能】OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

編號OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

參數OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

明細OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

1OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

檢測速度OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

Max:400m/minOhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

Max:1300feet/minOhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

2OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

最小檢測精度OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

Min:0.1mmOhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

(取決于線纜的速度、線纜的直徑以及相機的配置)OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

3OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

電纜外徑范圍OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

0.5mm-2mm;2mm-50mm;50mm以上OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

(取決于相機的配置)OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

4OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

相機配置OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

4臺相機:100%覆蓋直徑大于50mm以上的電纜OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

3臺相機:100%覆蓋直徑小于50mm以下的電纜OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

2臺相機:覆蓋直徑最小的電纜OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

5OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

檢測缺陷類型OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

1.凸起鼓包OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

2.凹坑露線OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

3.直徑不均勻OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

4.管材、棒材的劃痕及其它缺陷OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

6OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

圖像重疊率OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

5%OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

(取決于相機的配置及線纜的直徑)OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

7OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

光源OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

1.高角度高亮LED均勻環形光OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

2.LED點光源OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

(取決于線纜的直徑及產線運行的速度)OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

8OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

軟件功能OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

1.線纜實時表面圖像顯示OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

2.自動聲光報警OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

3.瑕疵缺陷信息記錄保存(圖片、大小、類型、位置)OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

4.記錄檢索、查詢、打印OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  【檢測原理】OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  系統采用機器視覺成像的原理,圖像采集單元由多臺CCD 相機和兩組環形光源組成。兩組環形光源構成均勻亮場,每臺相機可分別覆蓋超過線纜1/3 的區域,對線纜進行360°環繞掃描,可采集到均勻清晰的圖像。OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  生產線運行時,系統通過編碼器采集到信號,從而進行檢測。在產線運行過程中線纜通過相機的掃描區域,多臺CCD 相機根據編碼器采集到的產線速度信號進行同步拍攝,然后系統將采集到的圖像傳給圖像處理軟件,通過高效的圖像處理算法對圖像進行分析,從而有效的發現并判定瑕疵不良,同時自動聲光報警,提醒現場的工作人員。OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

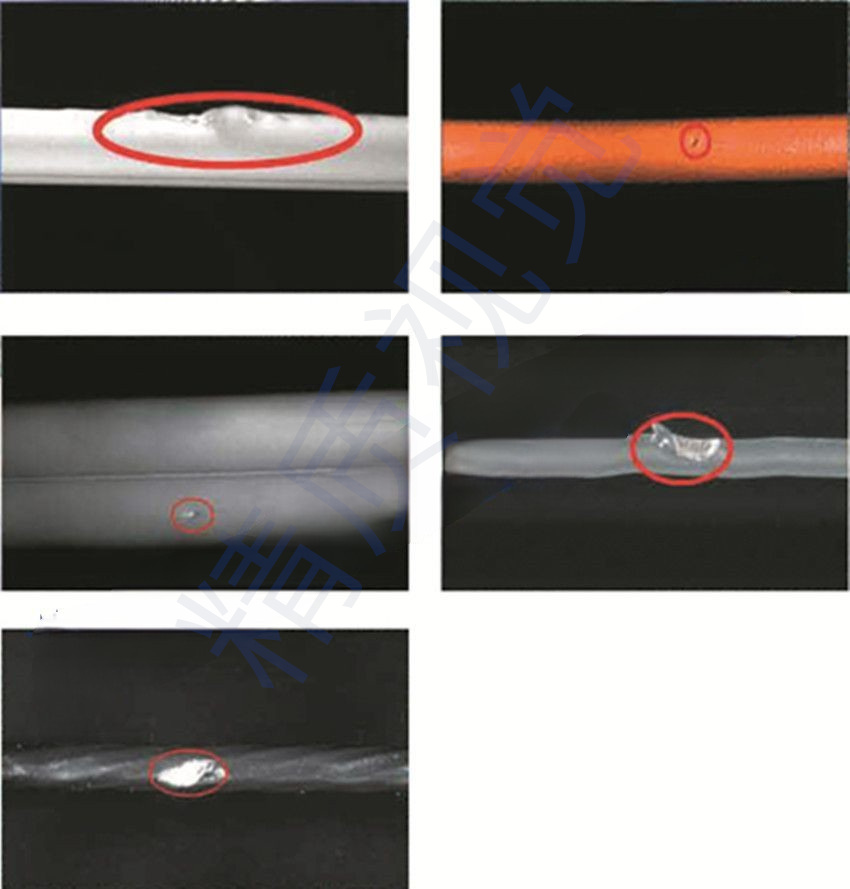

  【瑕疵檢測圖片】OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

線纜護套表面瑕疵在線檢測

  【系統軟件】OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

線纜護套表面瑕疵在線檢測

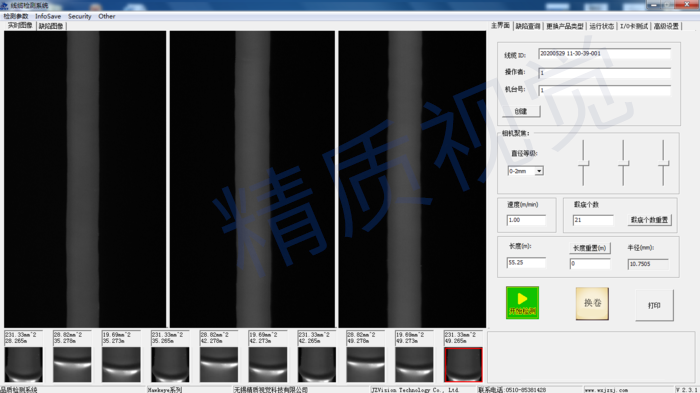

  (a) 系統主界面OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

線纜護套表面瑕疵在線檢測

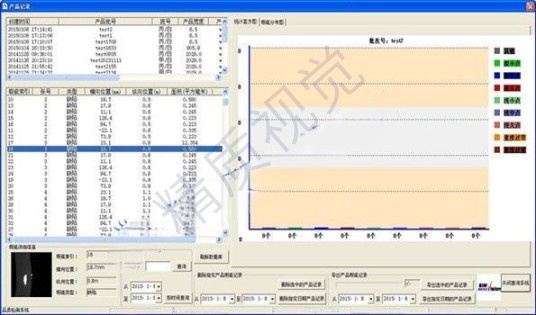

  (b)歷史記錄查詢OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

線纜護套表面瑕疵在線檢測

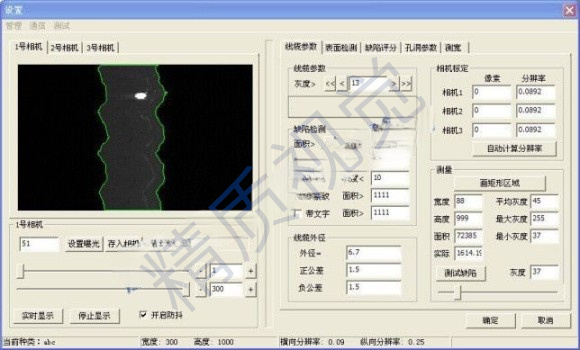

  (c)參數設定界面OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  【明星客戶】OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

  普睿司曼,羅森博格,南京全信,溫州紅旗,南通中天,遠東線纜OhY機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
